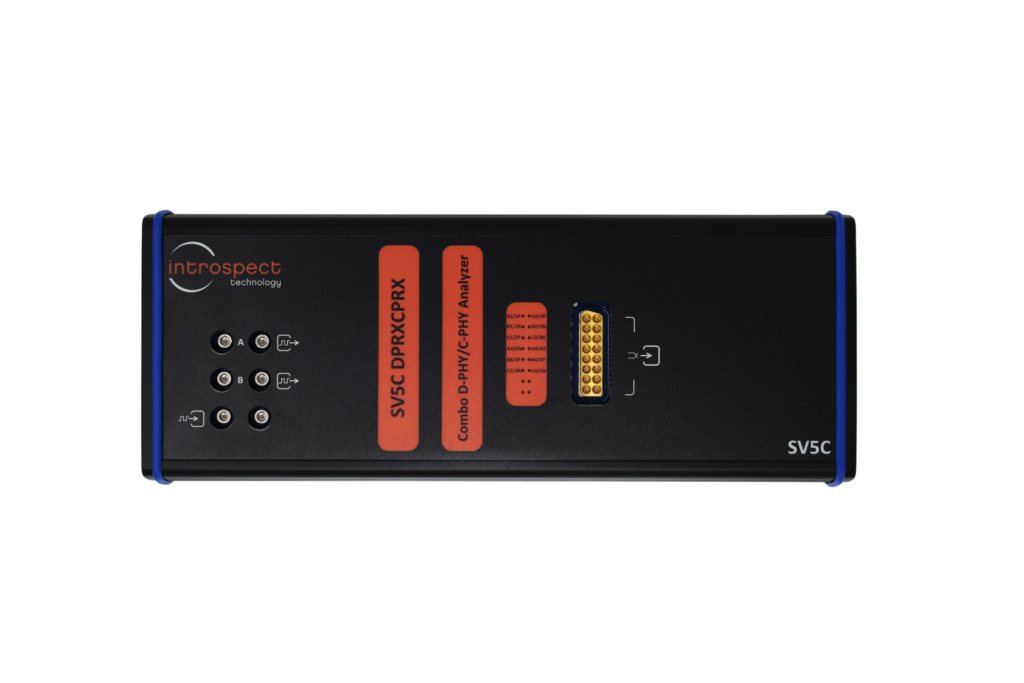

Montréal, Canada, le 30 juin 2021 – Introspect Technology, fabricant de premier plan d’outils de test et de mesure destinés aux applications numériques à haut débit, a annoncé aujourd’hui le lancement de l’analyseur combiné SV5C-DPRXCPRX MIPI D-PHY/C-PHY. Cet instrument ultra-compact permet la caractérisation électrique et la validation de protocole de composants basés sur les dernières spécifications C-PHY et D-PHY de la MIPI Alliance®, en particulier ceux ciblant la version 2.0 du C-PHY et la future version 3.0 du D-PHY. Atteindre les débits de données imposés par ces spécifications nécessite une bande passante très élevée, des technologies de signalisation sophistiquées, ainsi que des fonctionnalités très complexes au niveau du système et des protocoles. Or, lorsqu’il s’agit de tester de telles liaisons, les solutions traditionnelles s’avèrent souvent très limitées. Par exemple, la plupart des oscilloscopes ne disposent pas d’un nombre de canaux suffisant pour capturer une liaison MIPI D-PHY ou C-PHY dans son intégralité. De plus, les oscilloscopes ne disposent pas de la profondeur de mémoire nécessaire pour capturer des traces de protocole complètes ou des images vidéo, et c’est là que la solution Introspect se distingue.
Le SV5C-DPRXCPRX est la seule solution de test et de mesure du secteur qui offre une couverture complète des tests pour tout dispositif D-PHY ou C-PHY, et qui facilite considérablement le processus de test. Il constitue également une solution de test évolutive, couvrant un large éventail de spécifications MIPI actuelles et futures. Plus précisément, outre les fonctionnalités de test de la couche physique C-PHY et D-PHY, cette solution de test hautement programmable comprend également de nombreuses fonctionnalités adaptées aux versions actuelles et à venir de la spécification d’interface série pour caméras CSI-2, ainsi qu’aux versions actuelles et à venir de la spécification d’interface série pour écrans DSI-2.
« Introspect a une nouvelle fois réaffirmé son engagement envers l’écosystème MIPI en lançant l’analyseur combiné SV5C-DPRXCPRX MIPI D-PHY/C-PHY », a déclaré le Dr Mohamed Hafed, PDG d’Introspect Technology. « Les fabricants de capteurs d’image, d’écrans et de processeurs d’images (ISP) à la pointe de la technologie des interfaces sont désormais en mesure de mettre rapidement en service des dispositifs D-PHY et C-PHY, de déboguer les synchronisations de protocole et d’effectuer des tests détaillés de taux d’erreur sur les symboles et les paquets à l’aide de cet instrument de test miniature qui regorge d’innovations », a-t-il poursuivi.
Solution entièrement intégrée
La principale caractéristique de la solution de test d’émetteur SV5C-DPRXCPRX réside dans son intégration complète. La commutation LP/HS s’effectue automatiquement : aucune carte de terminaison ni aucun autre équipement externe n’est nécessaire. De plus, elle dispose de broches d’entrée véritablement combinées, le même jeu de broches pouvant servir soit de port D-PHY à 4 voies, soit de port C-PHY à 4 trios. Cette véritable capacité combinée permet des paradigmes de développement à double voie et contribue à protéger les investissements en équipement.
CDR C-PHY à trois fils, leader du secteur
Introspect Technology n’a cessé d’améliorer sa technologie de récupération d’horloge et de données (CDR) C-PHY à trois fils depuis le lancement, en 2014, du premier analyseur C-PHY au monde. Désormais disponible dans sa troisième génération, le système CDR C-PHY d’Introspect est capable d’échantillonner de manière fiable les signaux du dispositif sous test (DUT) aux débits symboliques les plus élevés des nouvelles spécifications MIPI. Associé à des circuits d’égalisation avancés, le système CDR peut gérer des conditions de « stress de l’œil » où les signaux mesurés subissent une dégradation significative.
Logiciel primé
Le contrôle du SV5C-DPRXCPRX s’effectue via le logiciel primé Introspect ESP. Ce logiciel offre un équilibre parfait entre facilité d’utilisation et programmabilité illimitée. D’une part, tous les paramètres de capture sont facilement accessibles via des tableaux de propriétés qui permettent d’analyser les paquets MIPI d’un simple clic. D’autre part, le logiciel offre un environnement de développement intégré complet basé sur Python, permettant ainsi de créer des tests automatisés en quelques minutes.
Technologie d’échantillonnage analogique
L’analyseur combiné MIPI D-PHY/C-PHY SV5C-DPRXCPRX offre une fonctionnalité de capture de formes d’onde analogiques aussi bien en mode haute impédance qu’en mode impédance contrôlée. De plus, il permet d’effectuer à la fois des mesures asymétriques et des mesures différentielles, ce qui permet une analyse détaillée des phénomènes liés aux signaux. Plus important encore, l’analyseur peut effectuer toutes ces mesures sur un trafic CSI-2 ou DSI-2 en temps réel. Il suffit à l’utilisateur de transmettre une trame vidéo, puis de demander une capture de forme d’onde analogique. Des paramètres de signal tels que le temps de montée, le temps de descente, les niveaux d’amplitude pour le D-PHY, ainsi que les niveaux d’amplitude forts et faibles pour le C-PHY peuvent être mesurés. De plus, l’analyseur peut générer des diagrammes en œil à la fois pour le D-PHY et le C-PHY, les diagrammes en œil du C-PHY suivant la méthodologie dite « à déclenchement » couramment utilisée pour le C-PHY.
Suites de tests de conformité (CTS) et scripts d’étalonnage automatisés
Le SV5C-DPRXCPRX prend en charge les tests de la suite de tests de conformité (CTS) des émetteurs C-PHY 2.0 et D-PHY 3.0, ainsi que les tests CTS des émetteurs CSI-2 et DSI-2. Les suites de tests de conformité d’Introspect offrent des méthodes pratiques pour sélectionner et exécuter les tests, et génèrent des résumés clairs des résultats des tests de conformité (réussite/échec). Chaque application CTS contient du code pouvant être personnalisé pour la création de scripts d’étalonnage automatisés et l’automatisation des CTS spécifiques au client.
Le lancement de l’analyseur combiné MIPI D-PHY/C-PHY SV5C-DPRXCPRX d’Introspect Technology marque une étape décisive vers l’adoption généralisée des spécifications C-PHY version 2.0 et D-PHY version 3.0 par les secteurs de la téléphonie mobile et les secteurs connexes. Grâce à son format compact et à ses nombreuses fonctionnalités, cette solution convient à une multitude de domaines de test et de mesure ; elle est non seulement précieuse pour les ingénieurs de vérification qui effectuent des tâches de caractérisation traditionnelles, mais elle est également idéale pour les développeurs de FPGA et les développeurs de logiciels qui ont besoin d’outils de vérification de signaux à délai d’exécution rapide ou d’outils de confirmation de l’interopérabilité matériel-logiciel.
À propos d’Introspect Technology
Fondée en 2012, Introspect Technology conçoit et fabrique des équipements de test et de mesure innovants destinés aux applications numériques à haut débit. Qu’il s’agisse du prochain smartphone ou du moteur autonome de niveau 4 d’une solution de mobilité, nos outils primés sont utilisés pour développer, tester et fabriquer des produits de nouvelle génération. En résumé, nous aidons les plus grandes entreprises technologiques mondiales à faire de la technologie de demain une réalité d’aujourd’hui.
